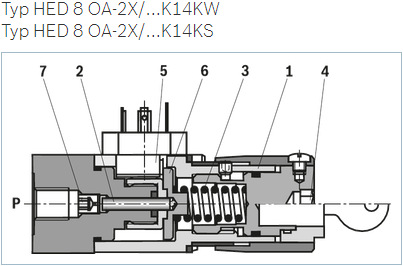

HED 8 型水電壓力開關是活塞式壓力開關。它主要由外殼 (1)、帶活塞的安裝套件 (2)、壓縮彈簧 (3)、調節元件 (4) 和微動開關 (5) 組成。

如果要監測的壓力低于設定值，則 微動開關 (5)。要監測的壓力通過噴嘴 (7) 施加到活塞 (2) 上?；?/span>塞 (2) 靠在彈簧板 (6) 上并抵消壓縮彈簧 (3) 連續可調的力。彈簧板 (6) 將活塞 (2) 的運動傳遞到微動開關 (5) 并在達到設定壓力時釋放它。結果，電路被打開或關閉，這取決于電路結構。彈簧板 (6) 的機械擋塊可在壓力突然下降時保護微動開關 (5) 免受機械損壞，并在壓力過大時防止壓縮彈簧 (3) 阻塞。

提示：

為延長使用壽命，壓力開關應安裝在低振動和防止液壓沖擊的地方。
